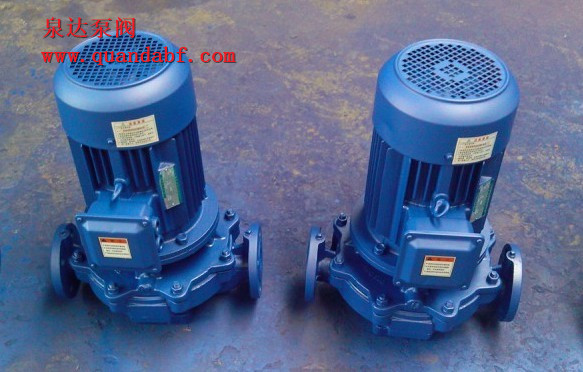

SG型單級管道增壓泵是永嘉泉達泵閥制造有限公司為增壓輸送，解決管道壓力過低而研制的新穎管道泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高，耗電省，結構緊湊，體積小，重量輕，裝修方便等特點，并可根據揚程與流量需要并串聯使用。
SG管道增壓泵使用條件：
1、進口管水壓不大于3公斤/厘米2。
2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。
3、介質溫度：冷水不低于0℃。
4、周圍環境溫度不超過±45℃。
5、電源電壓為380V，部分為220V。
注意：選用時按使用介質的情況選擇相應型號；對于特殊介質，訂貨時應特別注明，以便廠家?guī)椭x擇或特殊加工。

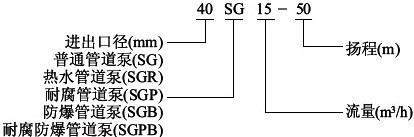

SG管道增壓泵型號意義：
SG管道增壓泵產品用途：
SG型單級管道增壓泵主要適用于高層建筑，園林噴灌，管道增壓，冷熱水循環，易燃易爆液體與腐蝕性液體輸送及各種鍋爐，供水、暖通、化工、石油管道設備配套。
（1）SG管道增壓泵（冷水）適用于高層建筑增壓送水，園林噴灌、冷卻塔上水、遠距離輸水、制冷沖洗、浴室等冷暖流水循環加壓。使用溫度80℃以下。
（2）SGR熱水型管道泵適用于暖房、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度140℃以下。
（3）SGP不銹鋼管道泵是輸送腐蝕介質的不銹鋼管道泵，適用于食品、制藥、釀造、化工等行業的工藝流程中使用。使用溫度100℃以下。
（4）SGB防爆管道泵適用于石油、化學液體無腐蝕性易燃易爆液體輸送。使用溫度80℃以下。
（5）SGPB不銹鋼防爆管道泵適用于化工、化學液體等帶腐蝕性易燃易爆液體輸送。使用溫度140℃以下。
SG管道增壓泵性能參數：
|
型號
|
口徑
(mm)
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
電壓
(v)
|
轉速
(r/min)
|
|
15SG0.6-5
|
15
|
0.6
|
5
|
0.04
|
220
|
2800
|
|
15SG1.8-10
|
15
|
1.8
|
10
|
0.12
|
220
|
2800
|
|
20SG2-8
|
20
|
2
|
8
|
0.12
|
220
|
2800
|
|
20SG3-14
|
20
|
3
|
14
|
0.25
|
220
|
2800
|
|
20SG3-30
|
20
|
3
|
30
|
0.75
|
220
|
2800
|
|
25SG2.5-15
|
25
|
2.5
|
15
|
0.25
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
0.75
|
220
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
0.75
|
220
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
0.75
|
220
|
2800
|
|
40SG5-8
|
40
|
5
|
8
|
0.25
|
220
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
0.75
|
220
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
0.75
|
220
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
0.75
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
0.75
|
380
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
0.75
|
380
|
2800
|
|
25SG6.5-30
|
25
|
6.5
|
30
|
1.5
|
380
|
2800
|
|
25SG10-50
|
25
|
10
|
50
|
4
|
380
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
0.75
|
380
|
2800
|
|
32SG8-30
|
32
|
8
|
30
|
1.5
|
380
|
2800
|
|
32SG15-40
|
32
|
15
|
40
|
4
|
380
|
2800
|
|
32SG12-50
|
32
|
12
|
50
|
4
|
380
|
2800
|
|
32SG14-80
|
32
|
14
|
80
|
7.5
|
380
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
0.75
|
380
|
2800
|
|
40SG9-30
|
40
|
9
|
30
|
1.5
|
380
|
2800
|
|
40SG18-40
|
40
|
18
|
40
|
4
|
380
|
2800
|
|
40SG15-50
|
40
|
15
|
50
|
4
|
380
|
2800
|
|
40SG18-65
|
40
|
18
|
65
|
7.5
|
380
|
2800
|
|
40SG15-80
|
40
|
15
|
80
|
7.5
|
380
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
0.75
|
380
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
0.75
|
380
|
2800
|
|
50SG12-25
|
50
|
12
|
25
|
1.5
|
380
|
2800
|
|
50SG15-30
|
50
|
15
|
30
|
2.2
|
380
|
2800
|
|
50SG18-40
|
50
|
18
|
40
|
4
|
380
|
2800
|
|
50SG16-50
|
50
|
16
|
50
|
4
|
380
|
2800
|
|
50SG20-65
|
50
|
20
|
65
|
7.5
|
380
|
2800
|
|
50SG25-80
|
50
|
25
|
80
|
15
|
380
|
2800
|
|
50SG30-100
|
50
|
30
|
100
|
22
|
380
|
2800
|
|
65SG30-15
|
65
|
30
|
15
|
2.2
|
380
|
2800
|
|
65SG30-27
|
65
|
30
|
27
|
4
|
380
|
2800
|
|
65SG40-40
|
65
|
40
|
40
|
7.5
|
380
|
2800
|
|
65SG30-50
|
65
|
30
|
50
|
7.5
|
380
|
2800
|
|
65SG50-65
|
65
|
50
|
65
|
15
|
380
|
2800
|
|
65SG40-80
|
65
|
40
|
80
|
18.5
|
380
|
2800
|
|
65SG45-100
|
64
|
45
|
100
|
22
|
380
|
2800
|
|
80SG35-20
|
80
|
35
|
20
|
4
|
380
|
2800
|
|
80SG50-30
|
80
|
50
|
30
|
7.5
|
380
|
2800
|
|
80SG70-40
|
80
|
70
|
40
|
15
|
380
|
2800
|
|
80SG60-50
|
80
|
60
|
50
|
15
|
380
|
2800
|
|
80SG80-65
|
80
|
80
|
65
|
22
|
380
|
2800
|
|
80SG70-80
|
80
|
70
|
80
|
22
|
380
|
2800
|
|
80SG55-100
|
80
|
55
|
100
|
30
|
380
|
2800
|
|
100SG40-18
|
100
|
40
|
18
|
4
|
380
|
2800
|
|
100SG50-30
|
100
|
50
|
30
|
7.5
|
380
|
2800
|
|
100SG70-40
|
100
|
70
|
40
|
15
|
380
|
2800
|
|
100SG60-50
|
100
|
60
|
50
|
15
|
380
|
2800
|
|
100SG80-65
|
100
|
80
|
65
|
22
|
380
|
2800
|
|
100SG75-78
|
100
|
75
|
78
|
22
|
380
|
2800
|
|
100SG100-60
|
100
|
100
|
60
|
30
|
380
|
2800
|
|
100SG55-100
|
100
|
55
|
100
|
30
|
380
|
2800
|
|
125SG80-18
|
125
|
80
|
18
|
7.5
|
380
|
1450
|
|
150SG100-15
|
150
|
100
|
15
|
7.5
|
380
|
1450
|
|
150SG140-26
|
150
|
140
|
26
|
18.5
|
380
|
1450
|
|
150SG160-40
|
150
|
160
|
40
|
30
|
380
|
2800
|
|
150SG200-50
|
150
|
200
|
50
|
37
|
380
|
2800
|
|
150SG220-65
|
150
|
220
|
65
|
55.5
|
380
|
2800
|
|
150SG170-180
|
150
|
170
|
180
|
55.5
|
380
|
2800
|
|
200SG200-20
|
200
|
200
|
20
|
18.5
|
380
|
1450
|
|
200SG200-35
|
200
|
200
|
35
|
30
|
380
|
2800
|
|
200SG200-44
|
200
|
200
|
44
|
37
|
380
|
2800
|
|
200SG240-60
|
200
|
240
|
60
|
55.5
|
380
|
2800
|
|
200SG200-75
|
200
|
200
|
75
|
55.5
|
380
|
2800
|
|
250SG380-22
|
250
|
380
|
22
|
37
|
380
|
1450
|
|
250SG500-30
|
250
|
500
|
30
|
55
|
380
|
1450
|
|
300SG400-20
|
250
|
500
|
30
|
37
|
380
|
1450
|
|
300SG500-30
|
300
|
500
|
30
|
55
|
380
|
1450
|
|
350SG800-20
|
350
|
800
|
20
|
55
|
380
|
1450
|
|
400SG1000-18
|
400
|
1000
|
18
|
55
|
380
|
1450
|
|
500SG1200-15
|
500
|
1200
|
15
|
55
|
380
|
1450
|
|
500SG800-20
|
500
|
800
|
20
|
55
|
380
|
1450
|
SG管道增壓泵安裝與使用：
裝配與拆卸
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封，在機械密封動、靜環配合的表面，加少量潔凈的透平油或20號機油。
3.裝葉輪，用葉輪螺母緊固。
4.裝"0"型圈，把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米，葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好，即完成按裝。為了使用與維修方便，在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥， 使水進入泵中，以保持密封腔內充滿液體（否則會研損密封），關閉出口閥。
3.接通電源，點動確定正確轉向。
4.轉向確定后，使泵啟動、運轉。
5.調節出口閥開度， 使泵在設計點附近運行，據泵的額定流量和揚程附近�！矠榇耍詈迷诔隹诜ㄌm附近裝一只壓力表）。注意:本泵嚴禁缺水運轉，以免損壞密封件。
SG管道增壓泵故障與排除：
|
故障
|
原因
|
排除方法
|
|
1、水泵不出水
|
注入水不免，旋轉方向不對，葉輪流道堵塞。
|
再往內注水，輸通葉輪流產，調正旋轉方向。
|
|
2、流量不足
|
部分淤塞，轉數太低，葉輪損壞，出口閥開度過大。
|
清洗耳恭聽及管子，更換葉輪，增加水泵軸轉數，調節出口閥。
|
|
3、出口壓力不足
|
液體中有空氣，轉速太低葉輪損壞，出口閥開度過大。
|
排除液體中空氣，增加泵轉速，更換葉輪，調小出口閥。
|
|
4、泵消耗功率過大
（電機發熱）
|
機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。
|
檢查機械部分及時調整處理，調節器正出口閥使泵在額定流量和揚程附近工作。
|
|
5、振動
|
管道系統支撐不好，葉輪部分堵塞造成不平衡產生氣蝕，液體中有空氣。
|
檢查泵支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。
|
|
6、水泵漏水
|
機械密封損壞，O型圈損壞，泵體漏水。
|
更換機械密封及O型圈，焊接泵體漏水處。
|
|
7、噪音過重
|
軸承過熱缺油，水泵負荷過生重。
|
軸承處加油，按4排除。
|
SG管道增壓泵訂貨友情提示：
● 請?zhí)峁┮韵略敿?xì)數據：①產品名稱與型號②流量③揚程④口徑⑤電機功率(KW)⑥轉速(r/min)⑦電壓〔V〕⑧吸程⑨是否帶附件
以便我們的為您正確選型。
● 若已經由設計單位選定我公司的SG型單級管道增壓泵產品型號，請按SG型單級管道增壓泵直接向永嘉泉達訂購。
● 當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)_(dá)泵閥的技術專家為您審核把關。
